A vegyi üzemek csővezetékrendszerei zord körülmények között működnek, korrozív közeggel, váltakozó magas és alacsony hőmérséklettel, gyúlékony és robbanásveszélyes légkörrel, valamint szigorú biztonsági követelményekkel. A hagyományos rugós támasztékok ilyen súlyos munkakörülmények között hajlamosak a korrózióra, a kifáradásra és a teljesítmény romlására, ami csővezeték szivárgásához, berendezések károsodásához és akár biztonsági balesetekhez is vezethet. A kifejezetten ezekre a nehéz üzemi körülményekre kifejlesztett Chemical Plant Spring Support egy dedikált támogató termék, amely képes hosszú távú stabil működésre összetett vegyi környezetben.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

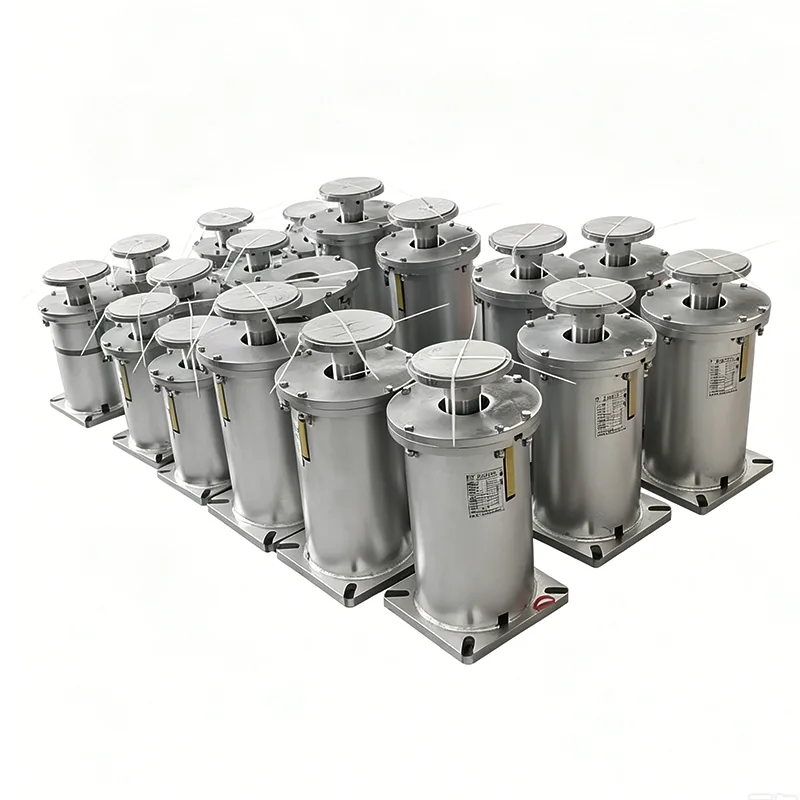

A Chemical Plant Spring Support egy egyedi tervezésű rugalmas csőtartó, amelyet kizárólag a vegyipar számára terveztek. Főleg viseli a csővezeték önsúlyát, kompenzálja a hőtágulás és -összehúzódás okozta elmozdulást, és elszigeteli a technológiai berendezésekből származó vibrációt.

A vegyi csőtartó rendszerek tervezésében és gyártásában szerzett 14 éves tapasztalatával a Yangzhou Tianshun Pipeline több mint 200 vegyipari projekthez szállított termékeket szerte a világon, beleértve a nagyszabású finomítói és vegyipari integrációs bázisokat, finom vegyipari parkokat és gyógyszergyárakat.

Célzott tervezési jellemzők

▶  Kiváló korrózióállóság: Speciális anyagokat és többrétegű korróziógátló kezelést alkalmaz, hogy ellenálljon a savak, lúgok, sók és más korrozív közegek okozta eróziónak.

▶  Robbanásbiztos szerkezet: Minden alkatrész megfelel a kémiai robbanásbiztos szabványoknak, szikraképződés veszélye nélkül.

▶  Kiváló tömítési teljesítmény: teljesen zárt védőházzal van ellátva, hogy megakadályozza a korrozív gázok és folyadékok bejutását a rugószerelvénybe.

▶  Széles hőmérsékleti alkalmazkodás: Megbízhatóan működik széles hőmérsékleti tartományban -196 ℃ és +550 ℃ között.

▶  Nagy terhelési pontosság: Szállítás előtt pontosan kalibrálva, ±5%-os terhelési eltéréssel.

▶  Karbantartást nem igénylő kialakítás: Az egyszerű és robusztus szerkezet normál munkakörülmények között nem igényel rendszeres karbantartást.

A teljesítmény összehasonlítása a hagyományos rugós támasztékokkal

Szabványos műszaki paraméterek

Tipikus alkalmazási forgatókönyvek

A Chemical Plant Spring Supportot széles körben alkalmazzák a vegyipari létesítmények különféle csővezetékrendszereiben:

Csővezetékek savak, lúgok, sók és egyéb korrozív közegek szállítására

Magas hőmérsékletű és nagynyomású technológiai csővezetékek

Kriogén folyékony csővezetékek (folyékony oxigén, folyékony nitrogén, folyékony ammónia)

Csővezetékek gyúlékony és robbanásveszélyes közegekhez (benzin, gázolaj, földgáz)

Csatlakozó csővezetékek reaktorokhoz, hőcserélőkhöz, tornyokhoz és egyéb technológiai berendezésekhez

Szennyvíz- és hulladékgáz-kezelő vezetékek

Gyártás és minőségellenőrzés

Vegyi minőségű termékekhez dedikált gyártósorokat építettünk. Valamennyi vegyipari üzem rugótartója szigorúan a vegyipar legmagasabb szabványainak megfelelően készül:

▶  Nyersanyag beérkező vizsgálata: Minden nyersanyag tétel kémiai összetételét és korrózióállóságát vizsgálják.

▶  Precíziós megmunkálás: A kulcsfontosságú alkatrészeket CNC-berendezések dolgozzák fel a méretpontosság biztosítása érdekében.

▶  Felületkezelés: Számos szigorú korróziógátló eljárást alkalmaznak a bevonat tapadásának és vastagságának garantálására.

▶  Teljesítményteszt: Minden egység terhelési kalibráción és kifáradási teszten esik át.

▶  Végső gyári ellenőrzés: Teljes minőségi tanúsítványok és anyagvizsgálati jelentések rendelkezésre állnak.

Minőségirányítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden termékünk megfelel a nemzetközi szabványoknak, beleértve a CE, API és ATEX szabványokat.

Testreszabás és támogató szolgáltatások

▶  Speciális anyagok testreszabása: Hastelloyból, Monelből és más speciális ötvözetekből készült termékek állnak rendelkezésre.

▶  Nem szabványos kivitel: az ügyfél rajzai és a tényleges munkakörülmények alapján kifejlesztett egyedi termékek.

▶  Rendszermegoldások: Integrált tervezés és komplett csőtartó rendszerek teljes ellátása vegyi üzemek számára.

▶  Helyszíni műszaki szolgáltatás: professzionális mérnökök küldhetők helyszíni telepítési útmutatásért és üzembe helyezésért.

▶  12 hónapos garancia: A hibás termékeket a jótállási időn belül ingyenesen megjavítjuk vagy kicseréljük.

A vegyi üzem tavaszi támogatásával kapcsolatos további részletekért és professzionális kiválasztási tanácsokért forduljon műszaki csapatunkhoz.
