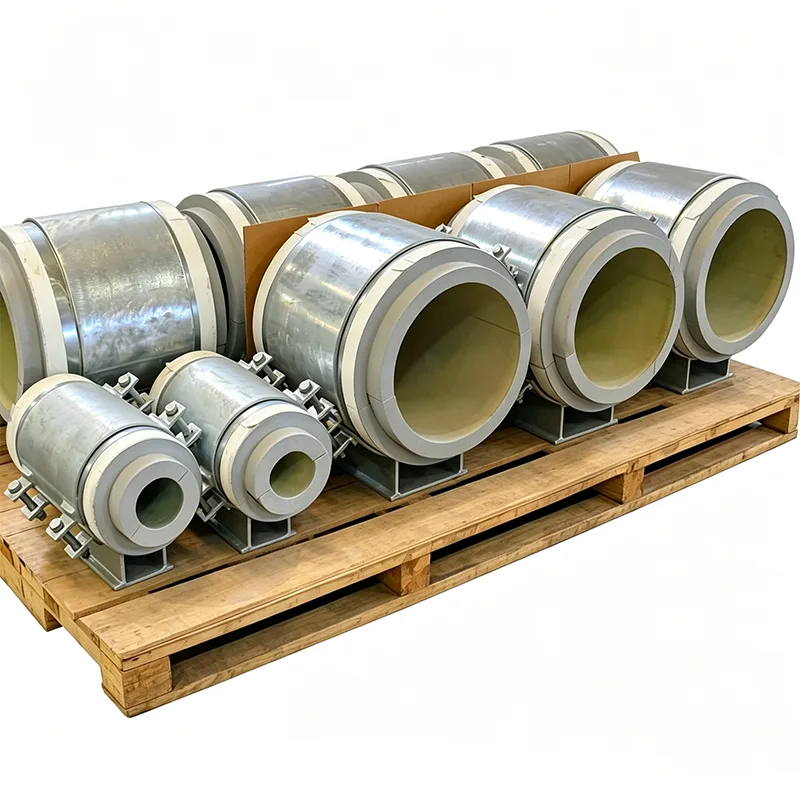

Cső támogatás a kriogén szolgáltatáshoz

A kriogén csőrendszerekben még a tartószerkezet kis hibája is rideg törésekhez, túlzott hőnövekedéshez vagy a csatlakoztatott berendezések veszélyes megterheléséhez vezethet. A Yangzhou Tianshunnál 2012 óta tervezünk csőtartókat LNG cseppfolyósító szerelvényekhez, etiléntároló terminálokhoz és légleválasztó egységekhez. Tisztában vagyunk vele, hogy ebben a szolgáltatásban a támaszték nem csak egy acéldarab – ez egy gondosan kidolgozott szerelvény, amelynek kezelnie kell a hideg zsugorodást, meg kell őriznie a szigetelés integritását, és évtizedeken át szerkezetileg szilárdnak kell maradnia.

Anyagválasztás, amely a biztonságot helyezi előtérbe

A kriogén szolgáltatáshoz szükséges összes csőtartónk olyan anyagokból készül, amelyek a legalacsonyabb üzemi hőmérsékleten is megtartják szívósságukat. A fémes terhelési úthoz általában ASTM A320 L7 csavarozást, bilincstestekhez 304L vagy 316L rozsdamentes acélt, valamint alacsony hőmérsékletű szénacélt (A350 LF2) használunk, ahol a tervezési feltételek ezt lehetővé teszik. Minden anyaghőmérséklet ütésellenőrzésen esik át a tervezett minimális hőmérsékleten – a Charpy V-bevágások értékei szabványosak a dokumentációs csomagban, nem csak kérésre.

Hideg zsugorodásra és terhelésváltozásra tervezték

Amikor egy 30 méteres LNG-cső környezeti hőmérsékletről -162 °C-ra hűl, több mint 50 mm-rel összehúzódhat. Tartószerelvényeink úgy vannak kialakítva, hogy lehetővé tegyék ezt a mozgást másodlagos feszültségek előidézése nélkül. A következőket kínáljuk:

Kriogén csúszólapok PTFE-vel vagy grafittal impregnált betétfelületekkel, teherhordó szigetelőblokkhoz ragasztva, amely megakadályozza a hideg átjutást a tartóacélra.

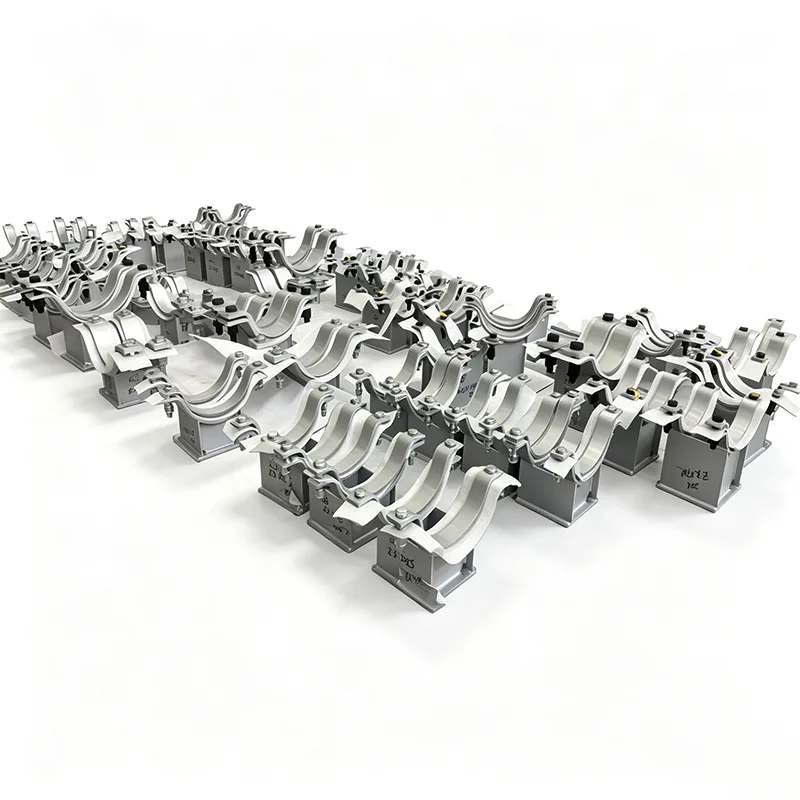

Előre beállított hidegcipő, amely kompenzálja a hőösszehúzódást, kiküszöbölve a telepítés során felmerülő találgatásokat.

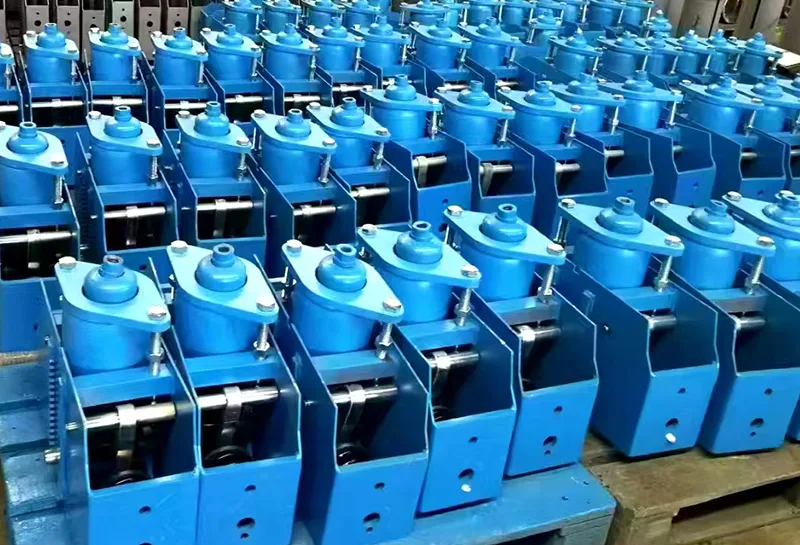

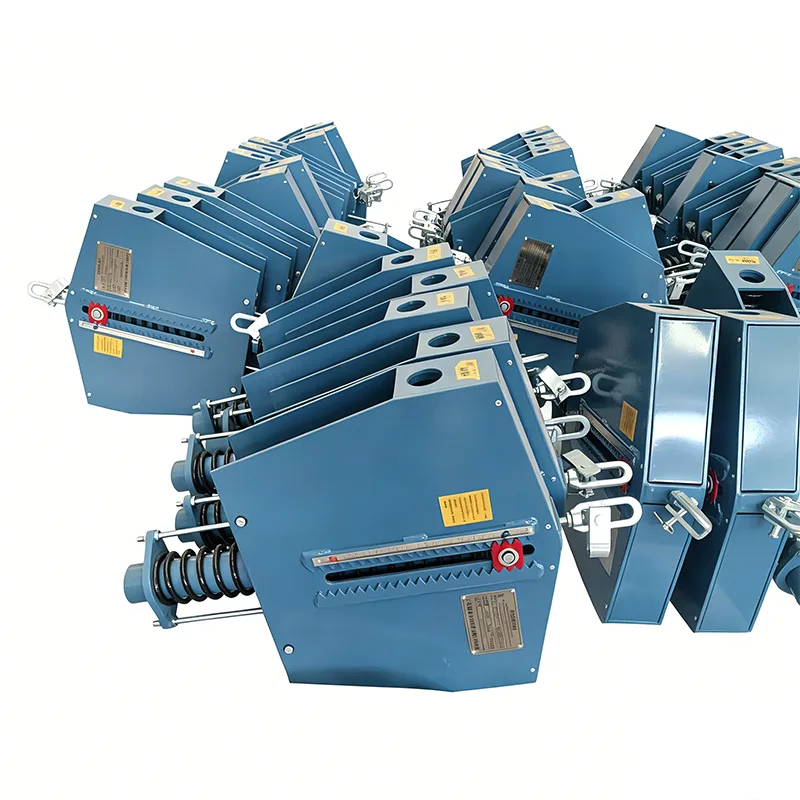

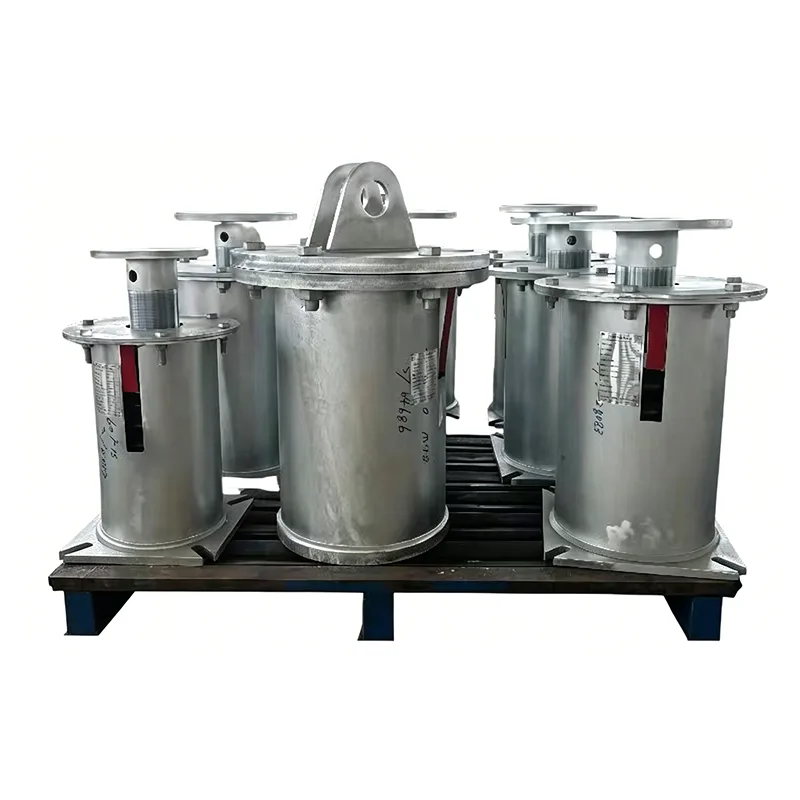

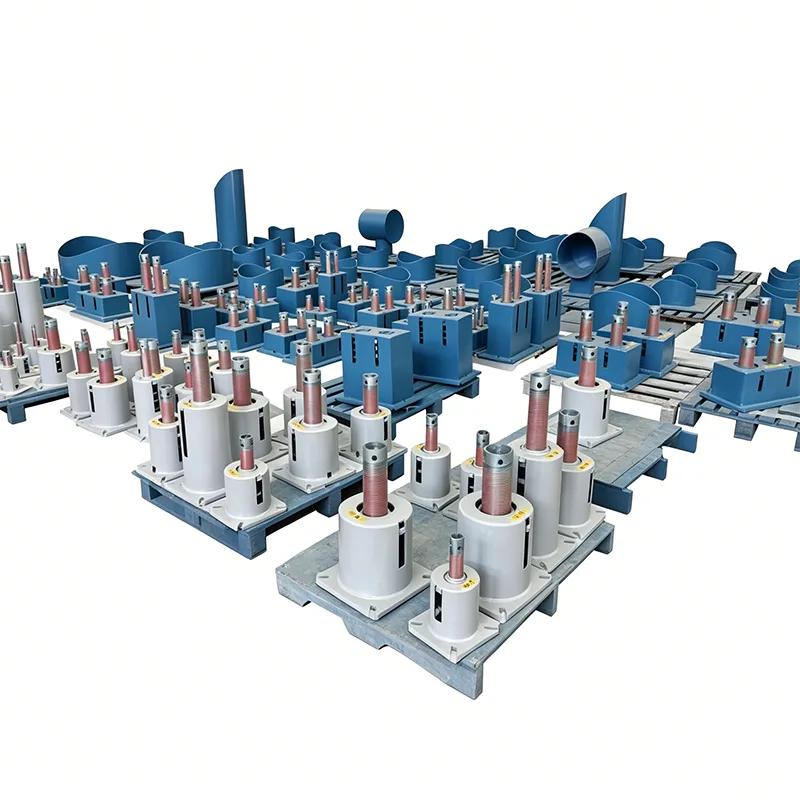

Az állandó rugótámaszok úgy vannak beállítva, hogy a terhelés közel nulla ingadozását tartsák fenn a teljes hidegmozgási tartományban, megakadályozva a fúvókák túlterhelését a kriogén szivattyúkon és kompresszorokon.

Szigetelés integráció, amely megakadályozza a jég és a páralecsapódást

A megrepedt párazáró vagy egy hideg folt a tartón jégképződéshez, CUI-hoz (szigetelés alatti korrózióhoz) és energiaveszteséghez vezethet. Tartójainkat úgy tervezték, hogy integrálják mind a PIR (poliizocianurát) és a cellás üveg szigetelőrendszereket. A teherhordó szigetelőszakasz a csősaru és a szerkezeti támasz közé teljesen be van zárva, folyamatos párazáró úttal. Előre vághatjuk a másodlagos szigetelést is, hogy illeszkedjen a csővezeték-vállalkozó vastagságához és a burkolat részleteihez.

Tesztelés és dokumentáció a teljes nyomon követhetőség érdekében

Mielőtt bármely termék elhagyná létesítményünket, egy teljes házon belüli tesztprogramot hajt végre

A teljes házon belüli tesztprogramot minden terméknél teljesítik a szállítás előtt. A méret- és szemrevételezés, a PMI (pozitív anyagazonosítás), a keménységvizsgálat, az MT/PT roncsolásmentes vizsgálat, ha alkalmazható, a rugóterhelési vizsgálat terhelés-elmozdulás görbékkel és a bevonat vastagságának mérése mind a program részét képezik. A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

Kérjük, vegye figyelembe: a házon belüli tesztelés nem egyenlő az ILAC által akkreditált, harmadik fél által végzett teszteléssel

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, azt külön választható szolgáltatásként kínáljuk.

Külön idézett opcionális külső ellenőrzési szolgáltatások

1. Anyagvizsgálat

Az ebbe a kategóriába tartozó szolgáltatások közé tartozik a kémiai összetétel elemzése, a szakítóvizsgálat, a Charpy-féle alacsony hőmérsékletű ütésvizsgálat és a keménységvizsgálat.

2. NDT hegesztés

A kínált módszerek a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálata (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéi ennek a vizsgálatnak a részét képezik.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Miért állunk ki

LISEGA nemzetközi csőtartó rendszer, mint mércénk

Terhelési pontosságunkat, vizsgálati szabványainkat és dokumentációs rendszereinket a LISEGA nemzetközi csőtartó rendszerhez mérjük.

Túl a szabványos hazai beszállítói modellen

Míg egy szabványos hazai gyártó csak a terméket szállítja, mi minden rugóegységhez mellékelünk egy terhelés-elmozdulás görbét. Ezenkívül segítséget nyújtunk a harmadik fél által végzett SGS-tesztekben és a szemtanúkkal végzett ellenőrzésekben, valamint támogatjuk a PE/CPE mérnöki dokumentum-ellenőrzést a tengerentúli projekteknél.

Alkalmazások

LNG fogadó terminálok és csúcs borotválkozó üzemek

Etilén, propilén és folyékony ammónia tárolása és kezelése

Ipari gázipari létesítmények (LOX, LIN, LAR)

Kriogén csővezeték galériák és tartályok másodlagos elszigetelési területei

Hidegdobozok a levegőleválasztásban és a szénhidrogén-feldolgozásban

Kriogén támasztóink ma a Közel-Keleten, Délkelet-Ázsiában és Észak-Amerikában megvalósuló projektekben működnek, és megbízhatóan működnek a legigényesebb hőviszonyok között is.

Miért Tianshun?

Speciális gyártó vagyunk, nem általános forgalmazó. Mérnöki csapatunk felméri a csővezeték feszültségi izometriáját, azonosítja az összes hidegtámasztó helyet, és olyan optimalizált összeállítást javasol, amely csökkenti mind az anyagköltséget, mind a telepítési időt a szigetelési teljesítmény csökkenése nélkül. Üzletünk több mint 70%-a ismétlődő rendelésekből származik – ez közvetlen eredménye annak, hogy minden szállítmányban kiszámítható minőséget biztosítunk.

GYIK

K: Mi a legalacsonyabb hőmérséklet, amelyet a kriogén támasztékai elviselnek?

V: -196°C-ig (folyékony nitrogén hőmérséklet). Folyékony hélium szolgáltatással kapcsolatban forduljon mérnöki csapatunkhoz.

K: Meg tudja felelni a meglévő csőpapucsunknak és szigetelésünknek?

V: Igen. Rendszeresen készítünk ügyfélspecifikus rajzokat, beleértve a nem szabványos cipőmagasságokat, befogási stílusokat és szigetelésvastagságokat.

K: Biztosítja a szigetelőanyagot a támogatás részeként?

V: Igen, a teherhordó szigetelést (PIR, habüveg vagy fa) teljesen a csősaruhoz ragasztva szállítjuk. A környező másodlagos szigetelés és burkolat jellemzően helyszíni kivitelezésű, de tudunk előre gyártott szigetelőkészleteket is biztosítani.

K: Hogyan lehet megakadályozni a szigetelés megrepedését ciklikus hideg terhelés esetén?

V: A teherhordó blokk nyomószilárdsága jóval meghaladja a maximális számított csapágynyomást. Többrétegű szigetelésben is lépcsőzzük a hézagokat, és rugalmas ragasztórendszereket használunk, amelyek alkalmazkodnak a differenciális mozgáshoz.

K: Milyen szabványoknak felelnek meg a kriogén hordozói?

V: Terveink követik az MSS SP-58, az ASME B31.3 VI. fejezetet (LNG-hez), az EN 13480-at és a legújabb GIIGNL irányelveket. A PED alatti CE-jelölés adott esetben biztosítható.

K: Ki tudja kezelni a sürgősségi pótalkatrészek rövid szállítási idejét?

V: Igen. Készleten tartunk általános kriogén csúszólapokat és csavarkészleteket. Teljesen legyártott szerelvényeknél 7-10 napon belüli expressz gyártás lehetséges.
