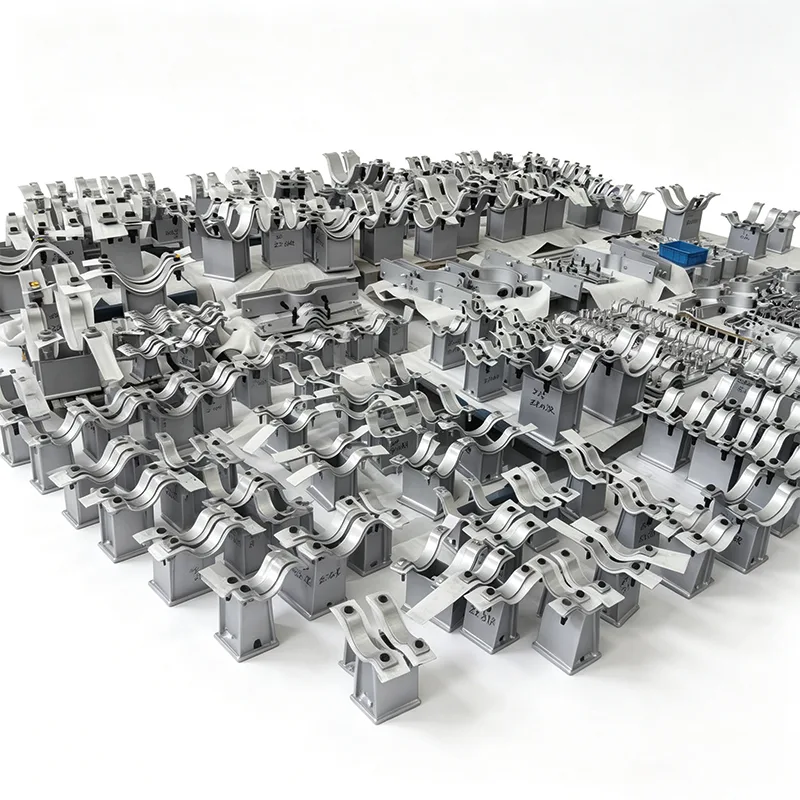

Rozsdamentes acélból készült nyeregcsőtartók

Ha egy csőtartónak egy sóval terhelt part menti üzemben kell elhelyezkednie, kezelnie kell az agresszív vegyszeres lemosásokat, vagy évtizedekig karbantartásmentesnek kell lennie egy steril feldolgozósoron belül, az anyagválasztás a legfontosabb. A Yangzhou Tianshunnál 2012 óta tervezünk és szállítunk csőtartó rendszereket, és a rozsdamentes acélból készült nyeregcsőtartóink pontosan olyan helyzetekre készültek – ahol a szabványos szénacél egyszerűen nem bírja ki.

Minden általunk szállított rozsdamentes acél tartónyereg 14 évnyi közvetlen visszajelzést tükröz az EPC vállalkozóktól, karbantartó mérnököktől és projekttulajdonosoktól 45+ országban. Megtanultuk, hogy mi működik, mi hibásodik meg korán, és hogyan határozzuk meg a gyakori meghibásodási pontokat, jóval azelőtt, hogy egy támasz hozzáérne a csövéhez.

Mit kapsz egy Tianshun rozsdamentes acél tartónyereggel

Az anyag integritása nyomon követhető

Nyeregtesteket és tartóelemeket tömör 304-es (UNS S30400) vagy 316L-es (UNS S31603) rozsdamentes acéllemezből és rúdanyagból készítünk – nem öntött egyenértékűek. Minden anyaghő EN 10204 3.1 malom vizsgálati tanúsítvánnyal érkezik, és teljes nyomon követhetőséget biztosítunk az alapanyag átvételétől a végső ellenőrzésig. A fokozott lyukállóságot igénylő projektekhez kérésre duplex 2205 vagy szuperausztenites minőségek is elérhetők.

Mérnöki forma, nem csak hajlított lemez

A nyereg sugara precíziós megmunkálású, hogy megfeleljen a cső tényleges külső átmérőjének, jellemzően 1" NB-től 48" NB-ig és nagyobb. Ez kiküszöböli az általános V-alakú támasztékoknál előforduló pontszerű terhelést. A forró vezetékeken gyakran meghosszabbítjuk a nyereg szélességét, és közvetlenül a kialakításba építjük be az alacsony súrlódású PTFE vagy grafit csúszólapokat – így a támasz a cső hőmozgásával működik, nem pedig ellene.

Állványos kialakítás, amely kiszámíthatóvá teszi a telepítést

Maga a tartóoszlop – a nyerget a szerkezeti acélhoz rögzítő függőleges oszlop – fix magasságú vagy állítható konfigurációban kapható. A rögzített oszlopok általában rozsdamentes acél csatorna, H-gerenda vagy cső egyetlen hegesztett gyártása, teljes áthatoló hegesztéssel a nyereg alján. Az állítható kialakítások menetes szárral és reteszelő anyával rendelkeznek, lehetővé téve a precíz magasságbeállítást a forró igazítás során vágás vagy újrahegesztés nélkül.

Minden teherhordó hegesztést minősített hegesztők végeznek az ASME IX. szakasza szerint minősített eljárások szerint, szükség szerint hegesztési térképekkel és NDE-vel (PT vagy RT). A hegesztés utáni felületet szabványos pácolás és passziválás végzi a teljes korrózióállóság helyreállítása érdekében.

Hogyan kezelik a terheket

Nem csak azt feltételezzük, hogy „a rozsdamentes acél erős”. Házon belüli mérnökeink minden oszlopszerelvényt megvizsgálnak a függőleges önsúly, a hőtágulási tolóerő, az alkalmi szél- vagy szeizmikus terhelés, valamint az irányváltoztatáskor fellépő emelkedés kombinációja szempontjából. Ha az Ön projektje konkrét tervezési kódokkal rendelkezik (ASME B31.1, B31.3, EN 13480 stb.), akkor a megfelelő feszültségelemzést és terhelési adatokat biztosítjuk. Néhány száz Newtontól 300 kN-ig terjedő függőleges terhelésre tervezett támasztékokat szállítottunk.

Hol láthatja ezeket a támogatásokat a szolgáltatásban

Az évek során rozsdamentes acél állványos nyeregcsőtartóink olyan helyekre kerültek, ahol a meghibásodás nem lehetséges:

LNG újragázosítási terminálok – 316 literes nyergek szabadtéri tengeri környezetben, folyamatos sópermettel.

Gyógyszerészeti WFI (injekcióhoz való víz) hurkok – 304 rozsdamentes, teljes dokumentációs csomagokkal és elektropolírozási lehetőségekkel.

Étkezési olaj- és italgyártó növények – higiénikus profilokkal, minimális résekkel és szükség esetén FDA-kompatibilis tömítésanyagokkal tervezett támasztékok.

Vegyi feldolgozás és maróanyag tárolás – speciálisan kiválasztott minőségek a kloridos feszültségkorróziós repedésállóság érdekében.

Offshore platform felső oldalai – állítható oszlopok, amelyek lehetővé teszik a szerkezeti rendezés utáni átrendezést, mindezt 316 literben, teljes külső ellenőrzéssel.

Hogyan biztosítjuk a minőség valódiságát

Minden oszlopnyereg-szerelvény átmegy a házon belüli tesztlaborunkon a kiadás előtt:

Méretellenőrzés az egyeztetett gyártási rajzok alapján

PMI (pozitív anyagazonosító) a minőség megerősítésére a rozsdamentes alkatrészeken

Festék behatoló vagy radiográfiás vizsgálat kritikus hegesztéseken (ügyfél specifikációja szerint)

Terhelésvizsgálat kérésre új vagy erősen testreszabott tervekhez

Üzemünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és megszoktuk, hogy az SGS, a Bureau Veritas, a TÜV külső ellenőreivel és az ügyfelek képviselőivel dolgozunk együtt a gyártás és a végső ellenőrzés során.

A testreszabás a norma, nem pedig felár

Nagyon kevés projekthez van szükség „katalógusos” rozsdamentes acél tartónyeregre. A legtöbb beállítást igényel – eltérő alaplemez-méretek, speciális csavarlyuk-mintázatok, megnövelt magasság a tiszta szigetelés érdekében, egy adott nyeregbetekerő szög, integrált vezetők vagy rögzítőbilincsek. ez rendben van. Gyártási munkafolyamatunkat kis tételes, egyedi tervezésű megrendelésekre építettük fel. Küldje el nekünk a cső adatlapját, a szerkezeti acél kiemelkedését vagy egy egyszerű vázlatot, és mérnökeink 2-3 munkanapon belül visszaküldik az ajánlati rajzot.

Az ismétlődő csőállvány-igényű projekteknél előre megtervezhetjük a teljes támogatási ütemtervet, azonosíthatjuk az optimalizálási lehetőségeket, és csökkenthetjük a teljes telepítési költséget a kódmegfelelés veszélyeztetése nélkül.

Utolsó megjegyzés a megbízhatóságról

Rozsdamentes acél csőtartó rendeléseink többsége olyan ügyfelektől származik, akik már telepítettek tőlünk szénacél tartót, és kifejezetten a rozsdamentes acél frissítése miatt tértek vissza. Ha van egy csőspecifikációja, amely megköveteli, hogy „minden nedvesített és külső támasztóelem korrózióálló legyen”, akkor megértjük, hogy ez azt jelenti, hogy az oszlopnyereg a rendszer része – nem utólag. Így építjük, úgy vizsgáljuk, és úgy dokumentáljuk.

Árajánlatra vagy gyors műszaki áttekintésre van szüksége?

Lépjen kapcsolatba mérnöki csapatunkkal az [e-mail / telefon] telefonszámon a csőmérettel, a szükséges magassággal és a terhelési feltételekkel kapcsolatban. Normál kérések esetén általában kevesebb, mint 24 órán belül elkészül egy teljes ajánlat. Szívesen megszervezzük a gyárlátogatást is Yangzhou-ban – ha látjuk, hogyan jutnak el a rozsdamentes nyergek a lemeztől a végső összeszerelésig, ez a legjobb módja annak, hogy megértsük a valódi gyártásellenőrzés különbségeit.

GYIK

1. Milyen minőségű rozsdamentes acélt kínál az oszlopnyeregekhez, és honnan tudhatom, hogy valóban 316 litert kapok?

Alapkészletünk 304 (UNS S30400) és 316L (UNS S31603) lemezt és rudat tartalmaz. Kloridban gazdag vagy offshore környezetben erősen ajánljuk a 316L-t molibdéntartalma miatt, ami nagymértékben javítja a lyukasztó ellenállást. Minden megkapott anyaghőmérsékletet EN 10204 3,1 malom vizsgálati tanúsítvánnyal kapunk, és a vágás vagy hegesztés megkezdése előtt házon belüli laborunk PMI-t (pozitív anyagazonosító) végez kézi XRF segítségével a rozsdamentes minőségeken. Ennek a PMI-jelentésnek a másolatát megkapja a végső dokumentációs csomagban – nincs találgatás, nincs „bízz bennem”.

2. Tud-e olyan nyerget gyártani, amely nem szabványos cső külső átmérőjű vagy szigetelésvastagsághoz illeszkedik?

Igen, ez nálunk rutin. Ön adja meg a cső tényleges külső átmérőjét (és a szigetelés külső átmérőjét, ha a nyereg szigetelt csövön van), és mi megmunkáljuk a nyereg sugarát, hogy pontosan megfeleljen ennek a méretnek. Ez nem egy hajlított lemez, amely „közelről néz ki” – az érintkezési felületet a megadott sugárra marják, általában 120° és 180° közötti tekercselési szöggel, a terheléstől és az oldalirányú rögzítési követelményektől függően. A nyeregmagasságot terepi vágás nélkül is kiterjeszthetjük tiszta szigetelésre és burkolatra.

3. Ad-e terhelési besorolásokat és feszültségszámításokat egyedi tartóelemekhez?

Teljesen. Mérnöki csapatunk rutinszerűen végez függőleges terhelést, vízszintes tolóerőt és kombinált feszültségellenőrzéseket az ASME B31.1, B31.3 vagy az Ön projektje által választott kód szerint. Beküldünk egy számítási lapot, amely bemutatja a tartóoszlop kihajlásának ellenőrzését, az alaplemez csapágyfeszültségét, a hegesztési szilárdságot és a csavarfeszességet/nyírást. Ha projektje független ellenőrzést igényel, akkor nincs gondunk az Ön által kijelölt külső mérnökkel együttműködni.

4. Milyen hegesztési és ellenőrzési szabványokat követ a rozsdamentes acél tartókra vonatkozóan?

Az összes teherhordó varratot a rozsdamentes oszlopnyeregeken az ASME IX. szakasza szerint minősített WPS-nek megfelelően képzett hegesztők végzik. A nyereg és az oszlop tipikus kötése egy teljesen áthatoló horonyhegesztés, amely a lábujjánál simára csiszolt. Specifikációjától függően a kritikus hegesztési varratokon festékbehatolást (PT) vagy radiográfiát (RT) végzünk. A hegesztés után minden rozsdamentes alkatrészt pácolnak és passziválnak, hogy eltávolítsák a hőárnyalatot és helyreállítsák a passzív króm-oxid réteget. Látható a különbség: egységes, ezüstös felület, kék elszíneződés nélkül a hegesztési zóna körül.

5. Kaphatok-e állítható magasságú oszlopot, és mennyire pontos a magasságállítás?

Igen, kínálunk menetes állítható oszlopokat biztosítóanyával, általában ott használatos, ahol pontos magasságbeállításra van szükség a forró igazítás során, vagy ahol a szerkezeti acél magasságok változhatnak. A tipikus beállítási tartomány ±25 mm, a finom menet pedig 1-2 mm-es függőleges pontosságot tesz lehetővé. A beállítás után az ellenanyát meghúzzuk és hegesztéssel meg kell hegeszteni, hogy megakadályozzuk a működés közbeni elmozdulást. A teljes terhelési út mechanikus (menetnyírás), és ennek megfelelően méretezzük a szárat – nem kell a tapadó varratra támaszkodni a teherhordás során.

6. Alkalmasak-e a rozsdamentes acél tartói higiéniai vagy mosási környezetre (élelmiszer, gyógyszer)?

Igen, és sok tételt szállítottunk ezekhez az alkalmazásokhoz. A higiéniai követelmények érdekében lehetőség szerint kiküszöböljük a sík vízszintes felületeket és hasadékokat, és az összeszerelést minimum Ra 0,8 μm (32 μin) felületi érdességig végezzük, vagy adott esetben elektropolírozzuk. Ezenkívül FDA-kompatibilis beragadásgátló vegyületeket használunk a meneteken, és elkerüljük a ferrites szennyeződést azáltal, hogy minden szerszámot és munkafelületet rozsdamentes acélnak szentelünk. A dokumentációs csomag tartalmazhat felületi érdesség jelentéseket és részletes tisztítási tanúsítványokat.

7. Milyen dokumentumokat kapok a rendelésemmel?

A szabványos szállítmány a következőket tartalmazza:

Teljes méretellenőrzési jelentés, amely a tényleges és a rajzi méreteket mutatja

EN 10204 3.1 anyagtanúsítványok minden rozsdamentes alkatrészre

PMI jelentés (az ötvözet ellenőrzéséhez)

Hegesztési térkép és NDE jelentések (PT/RT adott esetben)

Pácolásról és passziválásról szóló bizonyítvány

Megfelelőségi nyilatkozat és csomagolási lista hőszámokkal

Az Ön projektjének megfelelő formátumban összeállított adatkönyveket is tudunk biztosítani. A rozsdamentes acél terméktámogatási rendeléseink körülbelül 80%-a már tartalmaz legalább egy alap MDR-t (Gyártói adatrekord).

8. Mennyi a reális átfutási idő egy tétel egyedi rozsdamentes acél tartónyereg esetében?

Egyedi méretek és szabványos 304/316L anyagú 5-50 darabos mennyiségek esetén a tipikus átfutási időnk a rajz jóváhagyásától számított 20-30 munkanap. Nagyobb vagy duplex rozsdamentes acélt igénylő rendelések 35-45 napig terjedhetnek. Ha kritikus idővonalon van, megbeszélhetjük a felgyorsítást – gyakran 5-7 munkanappal lerövidíthetjük anyagfoglalással és műszakváltással, de mindig átláthatóak leszünk arról, hogy mi valósítható meg anélkül, hogy a hegesztési minőség vagy az ellenőrzési lépések rovására menne.
