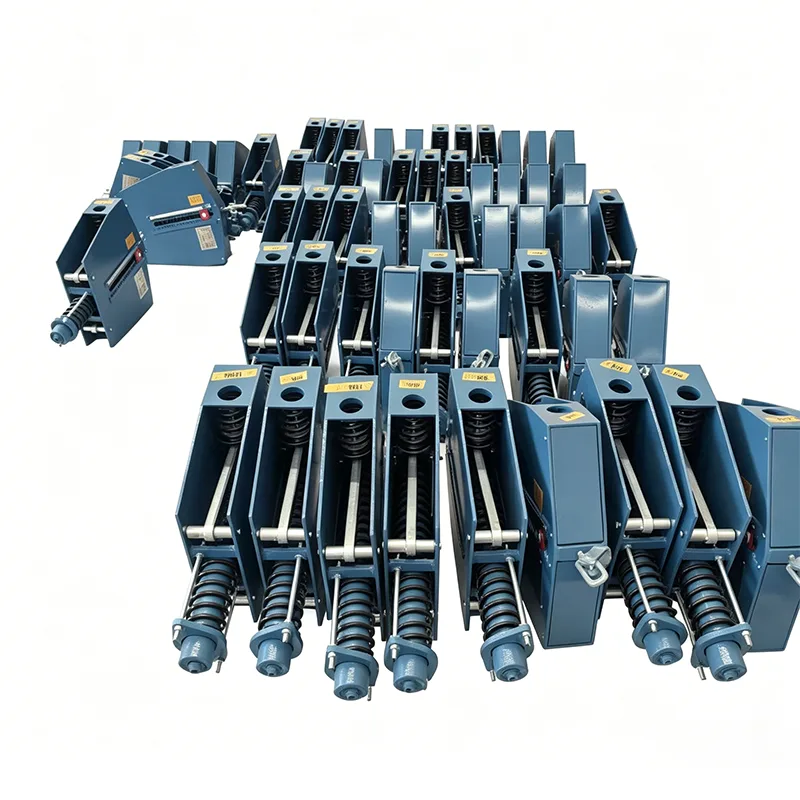

Hőerőmű Állandó rugós akasztó

A hőerőművek komplex gőz-víz, füstgáz-levegő és porszén vezetékrendszereiben a vezetékek drasztikus hőmérsékletváltozások okozta hőelmozdulása a rendszerbiztonságot veszélyeztető alapvető rejtett veszély. A Yangzhou Tianshun Pipeline Technology Co., Ltd. a csővezeték-támogatás területén 14 éves műszaki felhalmozást támogatva speciálisan kifejlesztette a hőerőmű állandó rugós akasztóját a hőenergiával kapcsolatos munkakörülményekhez. A nyomatékegyensúly elve alapján kialakított termék folyamatos, állandó támasztóerőt biztosít a csővezetékekben bekövetkező függőleges hőeltolódások esetén, hatékonyan nyeli el és kompenzálja az elmozdulási feszültséget, megakadályozza a csővezetékek és a csatlakoztatott berendezések további igénybevétel általi károsodását, valamint biztosítja az erőművek hosszú távú biztonságos működését.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

A termék műszaki adatai

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)
Telepítési pozíció	Vízszintes / Függőleges
Ház befejezése	Tűzi horganyzott / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

Mérnöki alkalmazás és értékmegvalósítás

A hőerőművek csővezetékrendszerei rendkívül magas követelményeket támasztanak a tartóelemek megbízhatóságával szemben. A Hőerőmű állandó rugós akasztója tervezésekor teljes mértékben figyelembe vettük a gyakorlati mérnöki nehézségeket:

Többletfeszültség kiküszöbölése: A megadott terhelés-elmozdulás tartományon belül a rugónyomaték és a terhelési nyomaték mindig fenntartja a dinamikus egyensúlyt, elkerülve a csővezeték deformációját vagy a hőtágulás és hidegösszehúzódás okozta hézagszivárgást.

Pontos hidegállapotú beállítás: A gyártó szigorúan a felhasználók által biztosított beépítési terhelésnek megfelelően végzi az elősűrítést, és pozicionáló blokkokon keresztül rögzíti a jelzőtáblát az elméleti hidegállapotú munkahelyzetben, biztosítva a rugó ideiglenes merev állapotát a helyszíni szerelés során, és elkerülve a véletlenszerű feszültséget a kivitelezés során.

Intuitív kezelési és karbantartási felügyelet: A külső elmozdulásjelző lemez kialakítása lehetővé teszi a kezelő és karbantartó személyzet számára, hogy intuitív módon ellenőrizze, hogy a rugótámasz elmozdulása munkaterhelés alatt megfelel-e a konstrukciónak a csővezeték normál üzembe helyezése után, megkönnyítve a megelőző karbantartást.

Szigorú minőség-ellenőrzési és telepítési előírások

Szállítás előtt minden terméket házon belül teljesen tesztelnek

A feladás előtt minden termék átesik egy teljes házon belüli tesztelési programon. Ez a program kiterjed a méret- és szemrevételezésre, a PMI-re (pozitív anyagazonosításra), a keménységvizsgálatra, az MT/PT roncsolásmentes vizsgálatra, ahol alkalmazható, a rugóterhelés-vizsgálatra terhelés-elmozdulás görbékkel és a bevonat vastagságának mérésére. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) a szállítmány tartalmazza.

Ez a házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, az opcionális szolgáltatásként külön is megoldható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetételelemzés, szakítószilárdsági vizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat áll rendelkezésre.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékpenetrációs vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT) végezhető.

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Mitől különbözünk

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

A terhelési pontosság, a tesztelési szabványok és a dokumentációs rendszerek tekintetében a LISEGA nemzetközi csőtartó rendszert használjuk mérceként.

Több, mint egy szabványos hazai gyártó

Egy szabványos hazai gyártó jellemzően csak a terméket szállítja. Tovább megyünk azzal, hogy minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Miért válassza a Tianshun hőerőmű állandó rugós függesztőjét?

Gazdag hőenergia-projekt tapasztalat: A termékeket széles körben használják hőerőművek gőz-víz csővezetékeiben és kazánberendezéseinek felfüggesztési rendszereiben itthon és külföldön, és kiállták a többegységes indítási és leállítási ciklusok tesztjeit.

Testre szabott mérnöki támogatás: A teljes folyamatra kiterjedő műszaki szolgáltatásokat nyújtunk a csővezeték feszültségszámításától, típusválasztásán és egyeztetésén át a helyszíni szerelési útmutatóig, biztosítva, hogy minden támogatás pontosan illeszkedjen a munkakörülményekhez.

Stabil szállítási lánc: A Jiangsu-i bázisunkon található automatizált gyártósorokra és komplett vizsgálóberendezésekre támaszkodva biztosítjuk az anyagok időben történő és kiváló minőségű szállítását a nagy tételes hőenergia-projektekhez.

Teljes életciklus-támogatás: Exkluzív projektfájlokat hozunk létre, állapotfelmérést és csere útmutatást adunk a leállási karbantartás során, csökkentve ezzel az erőművek üzemeltetési és karbantartási kockázatait.
