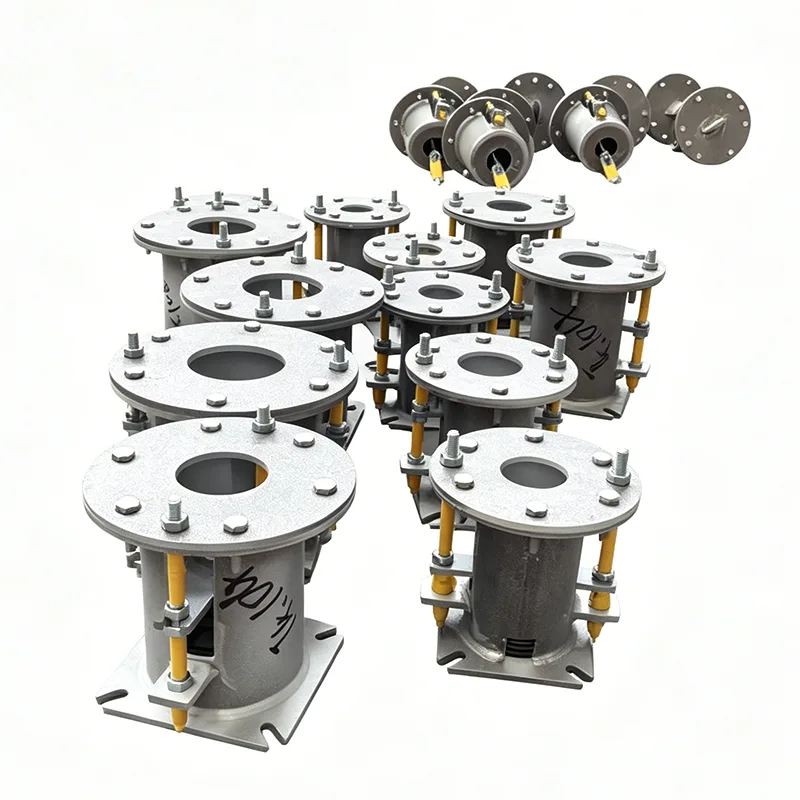

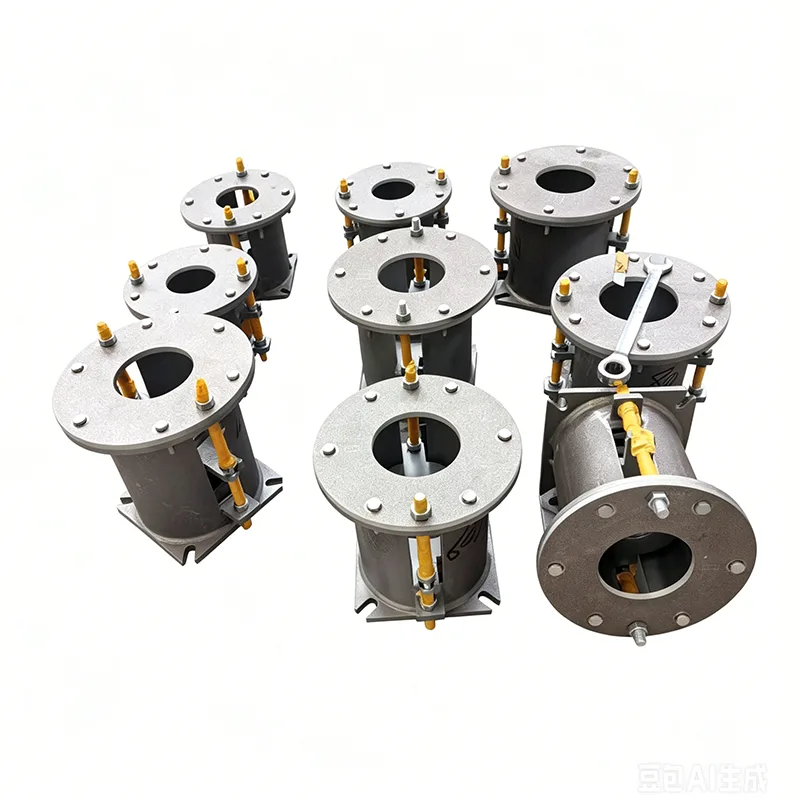

Erőmű tavaszi támogatása

Az erőművekben a főgőzvezetékek, a magas hőmérsékletű utánmelegítő gőzvezetékek és más hasonló rendszerek folyamatosan szállítják a közeget magas hőmérsékleten és nagy nyomáson, miközben néhány millimétertől több tíz milliméterig terjedő hőtáguláson mennek keresztül. A merev rögzítés ezeket az elmozdulásokat további tolóerőkké alakítja, amelyek továbbadódnak a kazánfejekre és a turbinák interfészeire, növelve a hegesztési kötésekre, a karimákra és a berendezés burkolatára ható feszültséget.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

A Yangzhou Tianshun Pipeline Technology Co., Ltd. által kifejezetten ezekre a működési feltételekre kifejlesztett erőművi rugótámasz rugalmas terhelés révén kompenzálja az elmozdulást, és a csővezeték feszültségét a szabvány megengedett határokon belül tartja. Ez a dokumentum elmagyarázza ennek a terméknek a tervezési filozófiáját, működési teljesítményét és műszaki támogatási megközelítését, a gőzvezeték-rendszerek tényleges követelményei alapján.

Követelmények a gőzcsővezeték feszültségszabályozásának rugalmas támaszaira

A gőzcsővezeték tervezése általában olyan kódokat követ, mint például az ASME B31.1, amelyek megkövetelik, hogy a csőtartók/akasztók viseljék a csővezeték önsúlyát és a közeg súlyát is anélkül, hogy akadályoznák a hőelmozdulást. Ha a támasztóerő túlzottan változik az elmozdulással, a helyi csőrendszer feszültsége meghaladhatja a megengedett értékeket, ami helyszíni beállítást vagy akár utómunkát is igényelhet.

Ezen túlmenően a turbina és a kazán interfészeinek jellemzően nagyon szigorú megengedett határértékei vannak az erők és nyomatékok tekintetében. A nem megfelelő támogatási megoldások jelentősen lerövidíthetik a fő berendezési interfészek élettartamát. Ez megköveteli, hogy a támasztó/akasztó termékek stabil és kiszámítható támasztóerőt biztosítsanak a megadott löketen belül, miközben elegendő beállítási mozgásteret biztosítanak a helyszíni eltérések kezelésére.

Hogyan felel meg az erőmű rugói ezeknek a követelményeknek

Az erőművi rugótartók kétféle konfigurációban állnak rendelkezésre: változtatható rugós és állandó erejű rugós, amelyeket a csővezeték feszültségelemzési eredményei alapján választanak ki. A változtatható rugóegységek lineáris merevségű terhelést hordoznak, míg az állandó erejű egységek elsődleges és másodlagos rugós mechanizmussal szabályozzák a támasztóerő ingadozási sebességét 5%-on belül a teljes munkalöket során, így szinte állandó megtámasztást biztosítanak a csőrendszernek hideg állapottól meleg állapotig.

A rugóelemek 60Si2Mn és 50CrVA ötvözött rugóacélokból készülnek. A szerkezeti elemek szénacélból, hőálló acélból vagy rozsdamentes acélból készülhetnek. A teljes hőmérsékleti alkalmazási tartomány -196°C és +650°C között van, amely megfelel a gőzvezetékek összes termikus állapotának az alacsony hőmérsékletű felmelegedéstől a teljes terhelésű üzemig.

Minden erőmű rugótámasza teljes löketű kompressziós teszten esik át, a merevségi görbe rögzítésével a szállítás előtt. A ház terheléselmozdulás adattáblával és beépítési reteszeléssel van felszerelve. A helyszíni telepítés csak hideg állapotú szerelést igényel; egyszerűen távolítsa el a rögzítőcsapot, miután a csővezeték hőmérséklete megemelkedik, és a tartó/akasztó a helyszíni hegesztés vagy bonyolult beállítások nélkül üzemszerű állapotba kerül.

Helyszíni telepítés és hosszú távú működési teljesítmény

A gőzvezeték szerelése során elkerülhetetlenek az alapemelés és a csőszakasz átvágásának halmozott hibái. A Power Plant Spring Supports által biztosított magassági finomhangolási tartomány elnyeli ezeket az eltéréseket, megakadályozva a merev kötést. Az állandó erejű rugós egységek jellemzően csavaros vagy hidraulikus segédbeállító mechanizmusokkal vannak felszerelve, amelyek lehetővé teszik az egyszemélyes működést még nagy átmérőjű, nehéz csővezetékeken is.

A hosszú távú működés során az anti-relaxációs rugós kialakítás és a felületkezelések (tűzihorganyzás vagy Dacromet bevonat) stabil támasztóteljesítményt tartanak fenn. Több tengerentúli erőművi projektben a későbbi támogatási/akasztós megrendelések több mint 70%-a meglévő ügyfelektől érkezik. Ez a magas ismétlődő vásárlási arány közvetve igazolja termékeink hosszú távú teljesítményét.

Tipikus telepítési helyek és funkciók

A kazán területén az erőművi rugótartókat a fő gőzcsatornák, a túlhevítő kimeneti csővezetékei és az utánmelegítő gőzvezetékek függőleges és vízszintes szakaszaira szerelik fel. Elnyelik a felfelé irányuló hőtágulást, megakadályozva a túlzott feszültséget a gyűjtőfúvókák csatlakozásainál.

A turbina közelében a magas hőmérsékletű gőzvezeték-szakaszokon, a fő gőzszelepek és a szabályozószelepek közelében lévő rugós támasztékok/akasztók csökkentik az alkatrészek erőit és nyomatékait, segítve a tengelyek beállítását. Noha a tápvíz- és hőkezelési vízvezetékek alacsonyabb hőmérsékleten működnek, mégis jelentős indítási-leállítási hőmérséklet-különbségek tapasztalhatók. A rugalmas támasztékok fenntartják a csővezeték lejtését és csökkentik a kavitáció kockázatát.

Ezekben az alkalmazásokban a támasztékokat/akasztókat gyakran kombinálják lengéscsillapítókkal, határtartókkal és más alkatrészekkel, hogy egy teljes csőrendszeri rugalmas visszatartó megoldást alkossanak.

Projekt műszaki támogatás és termékelfogadás

A kiválasztási fázistól kezdve műszaki csapatunk megkapja a csőrendszer feszültségelemzési jelentését, kiszámítja a tervezési terhelést és az elmozdulást minden támasztóponthoz, javasolja a megfelelő Erőmű rugótámasz típusait és rugóállandóit, valamint részletes telepítési útmutatást ad.

Üzemünk teljes minőség-ellenőrzési láncot tart fenn a rugóhuzal bejövő újraellenőrzésétől, a hőkezelés utáni keménységvizsgálattól a késztermék merevségi vizsgálatáig. A vonatkozó folyamatnyilvántartások és anyagminőségi dokumentumok az ASME és a CE szabványoknak megfelelően szállíthatók. A hagyományos nukleáris szigetek és más magas követelményeket támasztó projektek esetében további támogató funkció minősítési vizsgálati jelentések és nyomon követhetőségi dokumentumok biztosíthatók.

Ha a gőzvezeték támogatási követelményei vannak, kérjük, adja meg a csőelrendezési rajzokat és a feszültségadatokat. Az általános modelllista helyett egy specifikus Erőmű tavaszi támogatási konfigurációs megoldást fogunk szállítani. A Yangzhou Tianshun 14 éves tapasztalatát és projektadatokat támogató Yangzhou Tianshun 45 országból származó projektadatait kihasználva segíthetünk a teljes beszerzési és telepítési költségek szabályozásában, miközben biztosítjuk gőzrendszerének biztonságát.
