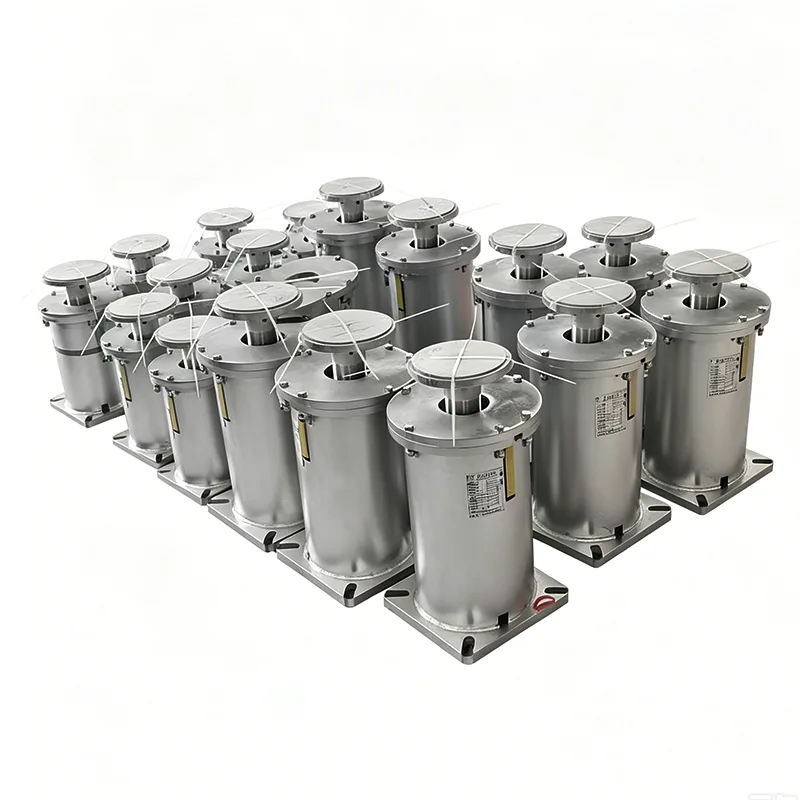

F típusú rugós akasztó

Az F típusú rugós függesztő egy szabványos felfüggesztett rugótartó, amelyet a Yangzhou Tianshun Pipeline fejlesztett ki 14 éves ipari tapasztalat alapján, és egyben az egyik legszélesebb körben használt rugós akasztó modell a globális ipari csővezetékek területén. A gyártás 2012-es elindítása óta több mint 2 millió F típusú rugós akasztót gyártottunk, 45 országba és régióba exportáltunk, és több mint 300 nagyszabású ipari projektet szolgáltunk ki világszerte. Ezt a modellt a nemzetközileg elfogadott szabványoknak megfelelően tervezték, és 100%-ban felcserélhető a nagy globális gyártók azonos modelljeivel.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Tervezési alapok és alkalmazandó szabványok

Az F típusú rugós akasztót szigorúan a következő nemzetközi szabványoknak megfelelően tervezték és gyártották, hogy biztosítsák globális sokoldalúságát és kompatibilitását:

▶ ANSI/HG 20644-1998 változó rugós támasztékok és akasztók

▶  GB/T 17116.1-2018 Csőtartók és akasztók – 1. rész: Műszaki előírások

▶  ASME B31.3 Process Piping

▶  DIN 2545 csőrugós függesztők

▶  API RP 551 Csőtartók és akasztók tervezése és telepítése

Minden termék megfelelt az ISO 9001:2015 minőségirányítási rendszer tanúsítványának, és kérésre harmadik féltől származó tanúsítási dokumentumokat, például CE-t és API-t is biztosítunk.

Szerkezeti összetétel és működési elv

Az F típusú rugós akasztó felső függesztett szerkezetű, amely a felső emelőfülen keresztül kapcsolódik az épületszerkezethez, és az alsó függesztőrudakon keresztül a csővezetékhez. Amikor a csővezeték függőleges hőelmozduláson megy keresztül, a rugó ennek megfelelően kitágul és összehúzódik, automatikusan beállítja a támasztóerőt, és egyenletesen továbbítja a csővezeték terhelését a szerkezetre a feszültségkoncentráció elkerülése érdekében.

A standard termék a következő összetevőkből áll:

▶  Felső ház: Q345B acéllemezből bélyegzett

▶  Hengeres csavarrugó: 60Si2MnA ötvözött rugóacélból készült

▶  Terhelhetőségjelző tábla: Egyértelműen megjelölve terhelési és elmozdulási skálákkal

▶  Beállító csavarrúd: M16-M36 specifikációkban kapható a helyszíni terhelés beállításához

▶  Felső és alsó csatlakozófülek: kovácsolással készült a nagyobb szilárdság érdekében

▶  Reteszelő anyák: Kettős anyás lazulásgátló kialakítás

Teljes sorozatú terhelési és elmozdulási specifikációk

Alapvető teljesítményelőnyök és mért adatok

A fenti adatok a cég laboratóriumának 100%-ban teljes körű vizsgálati jegyzőkönyveiből származnak. Szállítás előtt minden termék szigorú terhelési vizsgálaton és elmozdulási kalibráción esik át.

Alkalmazható forgatókönyvek és telepítési módszerek

Az F típusú rugós akasztó a legtöbb ipari csővezetékrendszer felfüggesztett alátámasztására alkalmas, különösen a következő esetekben:

Gőz-víz vezetékrendszerek erőművekben

Folyamat csővezetékek a petrolkémiai iparban

Városi központi fűtési csőhálózatok

Földgázszállító vezetékek

Gyógyszerészeti és élelmiszer-feldolgozó csővezetékek

Általános ipari üzemi csővezetékek

Három telepítési mód áll rendelkezésre ehhez a modellhez:

Egysarusú felfüggesztés: Egyetlen csővezetékekhez alkalmas

Dupla füles felfüggesztés: Alkalmas nagy terhelésű csővezetékekhez

Párhuzamos telepítés: Alkalmas rendkívül nagy terhelésű csővezetékekhez

Gyártási folyamat és minőségellenőrzés

Létrehoztunk egy teljes folyamatot lefedő nyomonkövetési rendszert a nyersanyagoktól a késztermékekig, hogy biztosítsuk minden F típusú rugós függesztő stabil minőségét:

▶  Nyersanyag-ellenőrzés: Az összes acélt vezető acélgyáraktól, például a Baosteeltől és az Angangtól szerzik be. Minden anyagtételhez tartozik az eredeti anyagtanúsítvány, és spektrális elemzésen esik át.

▶ Rugógyártás: Német importált CNC rugós gépekkel tekercselve három hőkezelési eljárásnak vetették alá a belső feszültség teljes kiküszöbölése érdekében.

▶  Hegesztési folyamat: Szén-dioxid-gázzal védett hegesztést alkalmaz. Minden hegesztés 100%-os szemrevételezésen és roncsolásmentes mintavételen esik át.

▶  Felületkezelés: Három eljárás: homokfúvás rozsdásodás → epoxi cinkben gazdag alapozó → poliuretán fedőbevonat, ≥120 μm teljes bevonatvastagsággal.

▶  Késztermék ellenőrzése: Minden termék teljes löketű terhelési teszten esik át, és teljes minőségi tanúsítványt állítanak ki.

Támogató szolgáltatások és szállítási garancia

▶  Gyors kiszállítás: A szabványos modellek raktáron vannak, és 72 órán belül kiszállíthatók.

▶ Kiválasztás támogatása: Ingyenes csővezeték feszültségelemzés és támasz/akasztó kiválasztásának számítása biztosított.

▶  Testreszabási szolgáltatás: A csatlakozási méretek és a felületkezelési módszerek az ügyfél igényei szerint módosíthatók.

▶  Helyszíni szolgáltatás: Professzionális mérnökök irányítják a telepítést és az üzembe helyezést.

▶  Garanciaszolgáltatás: 12 hónapos jótállási időszak a hibás termékek ingyenes javításával vagy cseréjével a jótállási időszak alatt.

Az F típusú rugós akasztóval kapcsolatos további műszaki részletekért vagy árajánlatért forduljon értékesítési csapatunkhoz.

Gyakran Ismételt Kérdések (GYIK)

K: Cserélhető-e az F típusú rugós függesztő más gyártók azonos modelljeivel?

V: Igen. Termékeinket szigorúan a nemzetközi szabványoknak megfelelően tervezzük és gyártjuk. A beépítési méretek és a teljesítményparaméterek teljes mértékben összhangban vannak a nagy globális gyártók azonos modelltermékeivel, és közvetlenül cserélhetők a használathoz.

K: Mi a termék maximális üzemi hőmérséklete?

V: A szabványos termékek működési hőmérsékleti tartománya -20 ℃ és +450 ℃ között van. A 450 ℃-ot meghaladó magas hőmérsékleti körülményekhez speciális modelleket tudunk biztosítani magas hőmérsékletnek ellenálló rugóacél felhasználásával.

K: Biztosíthat tűzihorganyzás felületkezelést?

V: Igen. A szabványos festékbevonaton kívül különféle felületkezelési módszereket is biztosítunk, mint például a tűzihorganyzás és a porfestés, hogy alkalmazkodjunk a különböző korrozív környezetekhez.
