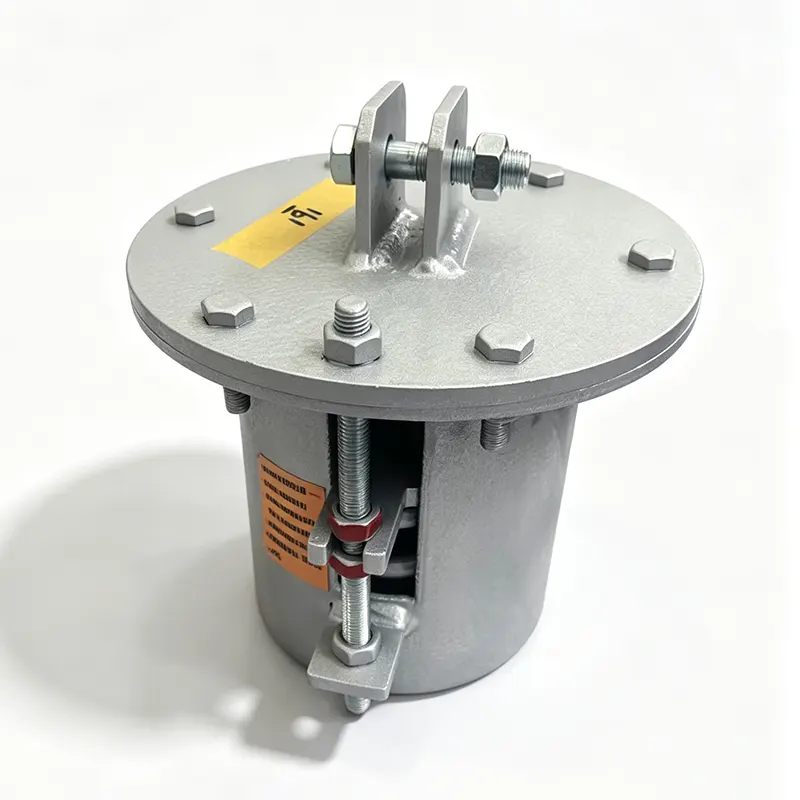

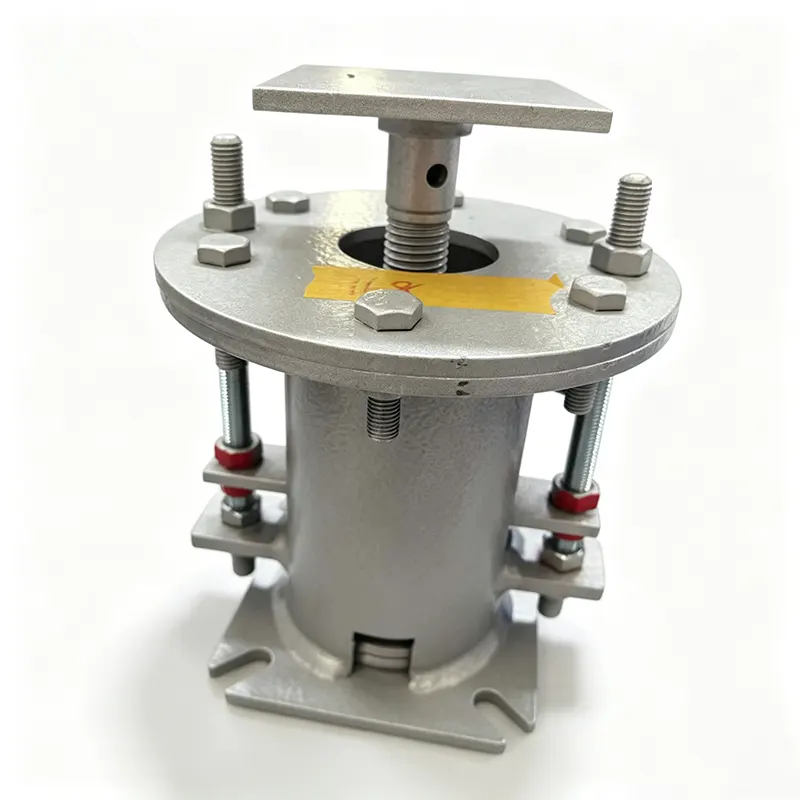

Magas hőmérsékletű változó rugós akasztó

A Yangzhou Tianshun változtatható rugós akasztókat gyárt az energia-, a petrolkémiai és az ipari szektor számára egy 35 000 m²-es Jiangsu-i (Kína) gyárában. Magas hőmérsékletű változataink úgy készültek, hogy a csőfelületi hőmérsékletet jóval a környezeti hőmérséklet felett kezeljék, miközben megőrzik a kiszámítható terhelési teljesítményt. Tizennégy éves elkötelezett csőtámogatási tapasztalat és az ISO 9001:2015 szerint tanúsított minőségbiztosítási rendszer minden, több mint 45 országba szállított egységet visszaad.

Ahova változó rugós akasztó illik

Nem minden csőjárat igényel állandó terhelést. Ha a termikus elmozdulás korlátozott, a változtatható rugós akasztó megbízható és költségtudatos megoldást kínál. Ahogy a cső függőlegesen kitágul vagy összehúzódik, a támasztóerő ismert és szabályozott tartományon belül változik. A rugó úgy van méretezve, hogy ez a terhelésváltozás a csőfeszültség-elemzés által meghatározott határokon belül maradjon, megakadályozva a csatlakoztatott berendezések túlfeszültségét, miközben a csövet megfelelően alátámasztja hidegről melegre.

A magas hőmérsékletű kiszolgáláshoz a kialakítás túlmutat a szabványos rugós tekercseken. A megemelkedett csőhőmérséklet hőt sugározhat vagy vezethet be a függesztőegységbe, meglágyítja a közönséges rugóacélt és eltolja a kalibrált terhelést. A magas hőmérsékleten változtatható rugós függesztők ezt anyagválasztással és felületvédelemmel oldják meg, amelyek megőrzik a megadott rugósebességet és terhelési tartományt a működési tartományban.

Mi teszi megbízhatóvá a magas hőmérsékletű tervezést

Rugós anyagok, magas hőmérsékletre minősítve

A szabványos rugók elveszítik erejét és megereszkednek, amikor a hőmérséklet emelkedik. A tényleges expozíciónak megfelelő tekercsanyagokat választunk. Mérsékelten megemelt körülmények között 150 °C-ig az 50CrVA vagy 60Si2Mn megőrzi stabil mechanikai tulajdonságait. Ha a hőmérséklet eléri a 300 °C-ot vagy magasabbat, a nikkel alapú ötvözetek, például az Inconel X-750 előírásra kerülnek. Minden anyaghőmérséklet teljes malom tanúsítvánnyal és nyomon követhetőségi nyilvántartással rendelkezik, amely igazolja, hogy az összetétel és a hőkezelés megfelel a kívánt minőségnek.

A terhelés ingadozása a projekt határain belül marad

A változtatható rugós függesztő eltérő erőt fejt ki hideg, meleg üzemi helyzetben és minden közbenső pontban. Tervezőmérnökeink az ügyfél csőfeszültségi jelentésében szereplő megengedett terhelési eltérésekkel dolgoznak, és olyan rugót választanak, amely korlátozza az eltérést, jellemzően a munkaterhelés 15%-ára vagy 25%-ára, bár szükség esetén szigorúbb határértékek is teljesíthetők. Minden egységet kalibrált padon állítanak be és tesztelnek annak ellenőrzésére, hogy a terhelés a hideg és a meleg pozíciókban a megadott tartományba esik-e.

A hardver korrózió- és hővédelme

A ház és a szerkezeti elemek alapkivitelben tűzihorganyzással vagy magas hőmérsékletű epoxifestékkel készülnek. Különösen agresszív vagy ciklikus hőhatás esetén további hőszigetelő bevonatokat kínálunk, vagy a házat rozsdamentes acélból készítjük. Ezek az intézkedések megakadályozzák a vízkőképződést, a rozsdát és a felület leromlását, amelyek zavarhatják a rugó mozgását az évek során.

Helyszíni beállítás az akasztó eltávolítása nélkül

A 2%-os lépésekben megjelölt terhelésbeállító csavar és mérőóra segítségével a helyszíni csapat modelltől függően akár ±10%-tól ±20%-ig finomhangolhatja a beépített terhelést. Ez a terepi állíthatóság akkor hasznos, ha a beépítési állapot kismértékben eltér a tervrajztól, vagy ha az építés során megváltozik a csővezetés.

Utazási megállók és látható skála

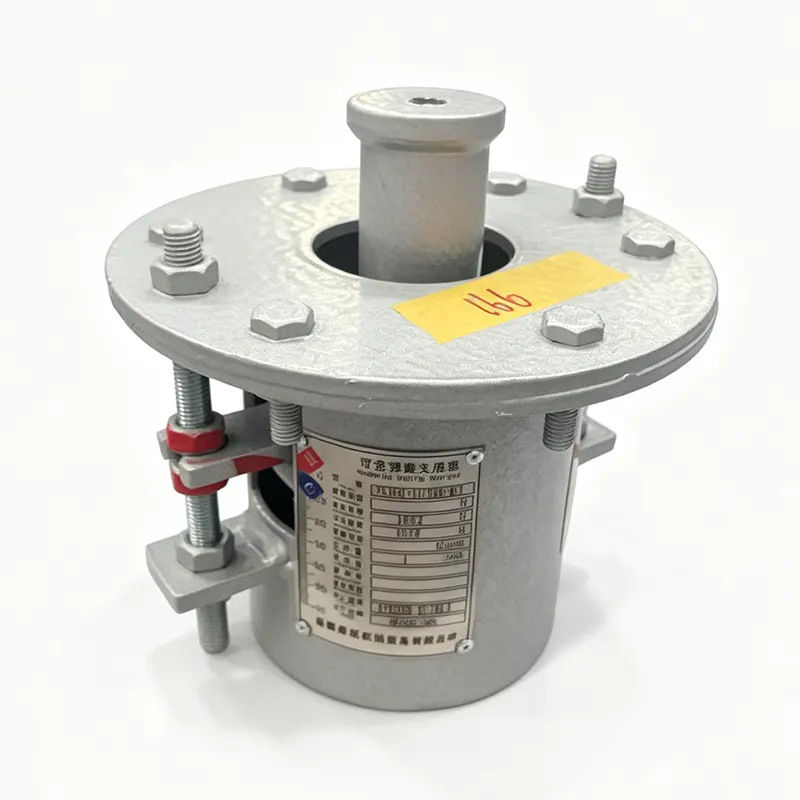

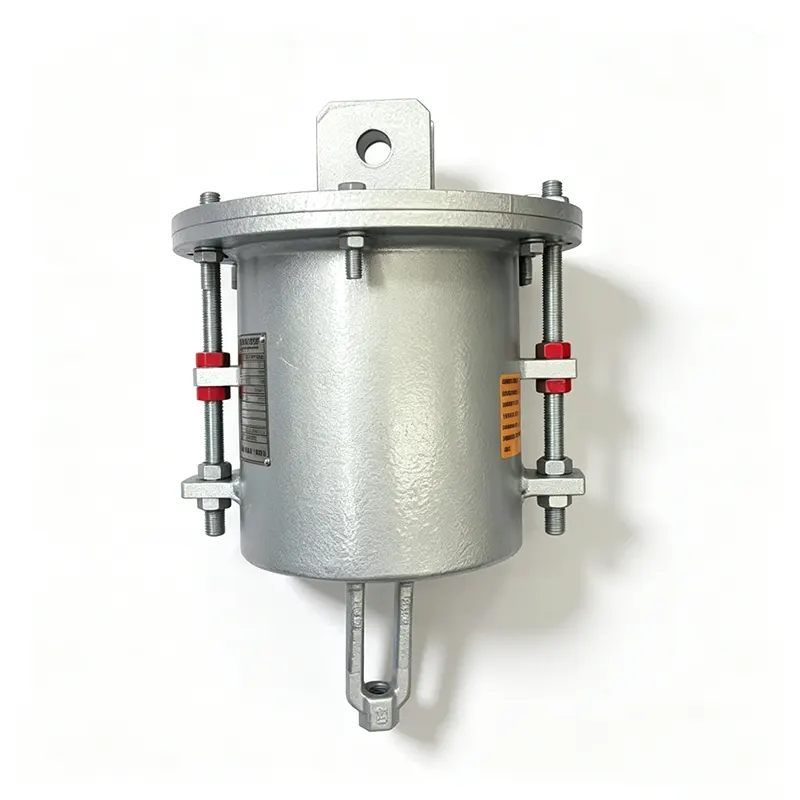

Minden akasztó felső és alsó ütközőkkel rendelkezik, hogy megvédje a túlütéstől. A jól látható utazási skála lehetővé teszi, hogy a telepítő és karbantartó személyzet egy pillantással megerősítse az aktuális pozíciót. A hideg előre beállított pozíciót levehető menetütközők rögzítik, így a hidrosztatikus tesztelés és a vegyszeres tisztítás a rugó eltérítése nélkül folytatható.

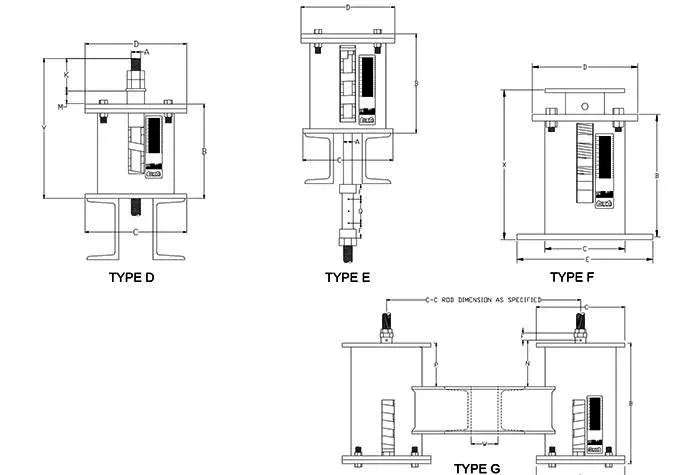

Műszaki áttekintés

Egyedi utazások, terhelési besorolások és magas hőmérsékletű anyagok kezelése rendszeres kínálatunk része. Kérdés esetén a nemzetközi szabványok között konvertálunk, és a gyártás előtt megerősítjük a műszaki kompatibilitást.

Minőségellenőrzés és dokumentáció

ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszerünk minden lépést szabályoz, a bejövő rugóhuzal ellenőrzésétől a végső terhelési tesztelésig. Minden magas hőmérsékletű, változtatható rugós akasztó előre be van állítva az ügyfél által meghatározott hidegterheléshez és mozgáshoz a próbapadon. Rögzítjük a terheléseket a hideg, a közbenső és a meleg pozíciókban, és megerősítjük, hogy az eltérés a tűréshatáron belül van. Ezeket a nyilvántartásokat a teljes nyomon követhetőségi csomaghoz megőrizzük, és a szállítmányhoz is mellékeljük.

A rugótekercsek, szerkezeti acélok és védőbevonatok anyagtanúsítványai visszavezethetők a hőre vagy a tételre. Ha a projektek megkövetelik az ASME, EN vagy más nemzetközi csővezetéki előírások betartását, biztosítjuk a jóváhagyáshoz szükséges dokumentációs csomagokat.

Ahol magas hőmérsékleten változó rugós akasztókat alkalmaznak

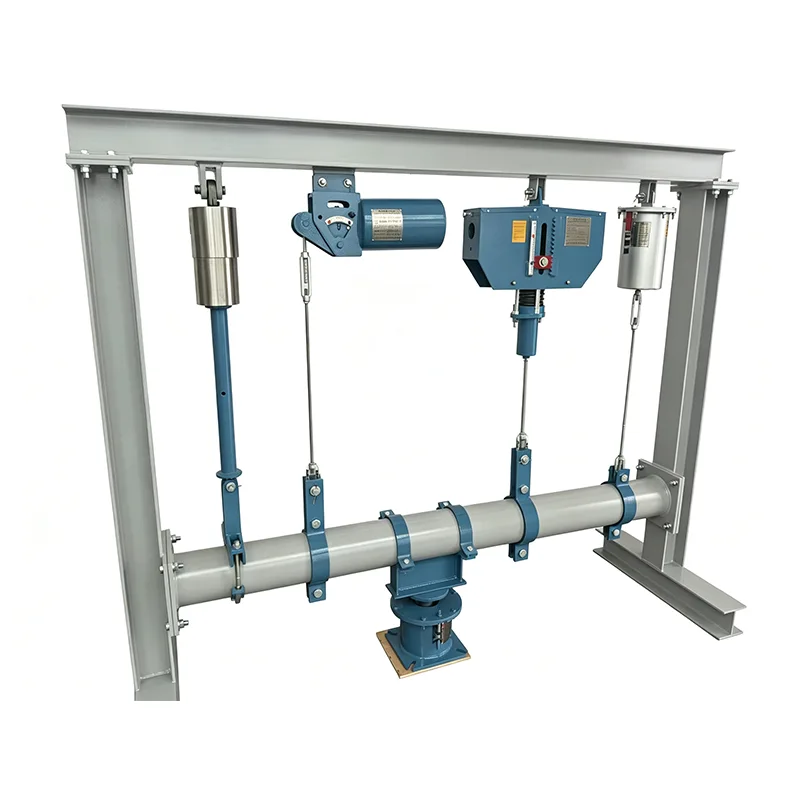

Ezek a függesztők támogatják a közepes és magas hőmérsékletű csőrendszereket, ahol a függőleges elmozdulás fennáll, de nem extrém. A tipikus telepítések közé tartoznak a segédgőzvezetékek, a kazán tápvízvezetékei, az economizer bemeneti és kimeneti vezetékei, a forró olaj körei finomítókban és vegyi üzemekben, a közepes nyomású gőzelosztás az ipari létesítményekben és a magas hőmérsékletű légcsatornák. Az akasztó minden esetben alkalmazkodik a függőleges mozgáshoz, miközben a csőfeszültséget a tervezési határokon belül tartja, az állandó terhelés alátámasztásának költsége és burkolása nélkül.

Gyakran ismételt kérdések

Hogyan válasszak a változtatható rugós akasztó és az állandó rugós akasztó között?

A döntés a megengedett terhelésváltozáson múlik. Ha a csőfeszültség-jelentés megengedi a terhelésváltást a hideg és a meleg helyzet között, a változtatható rugós akasztó megbízható támasztékot biztosít alacsonyabb költséggel. Ahol a cső nem fogad el semmilyen jelentős változást, állandó rugós akasztó szükséges. Mérnöki csapatunk át tudja tekinteni a terhelési és utazási adatokat, és javasolni tudja a megfelelő típust.

Mi a maximális üzemi hőmérséklet egy magas hőmérsékletű, változtatható rugós akasztónál?

A szabványos ötvözött rugóacélokkal, mint például az 50CrVA, a függesztő megbízhatóan működik olyan környezetben, ahol maga a rugótekercs eléri a 150 °C és 200 °C közötti hőmérsékletet. 350 °C-ig terjedő tavaszi hőmérséklet esetén nikkel alapú ötvözetekre térünk át, mint például az Inconel X-750. Nem kell magának megadnia az ötvözetet; ossza meg a várható tavaszi expozíciós hőmérsékletet, és mérnökeink kiválasztják a megfelelő anyagot.

Építhet-e Tianshun változó rugós akasztókat nagyon nagy vagy nagyon kis terhelésekhez?

Standard tartományunk 0,5 kN és 250 kN között terjed. Az ezen a sávon kívül eső terhelések kezelése egyedi tervezésként történik. A fő gőzvezetékekhez kisméretű műszervezeték-tartókat és nehéz felszálló akasztókat gyártottunk és teszteltünk üzemünkben.

Milyen bevonási lehetőségek léteznek magas hőmérsékletű vagy korrozív atmoszféra esetén?

A tűzihorganyzáson és a magas hőmérsékletű epoxin kívül felvihetünk hőkezelt szilikon alapú bevonatokat, halart, vagy elkészíthetjük a házat rozsdamentes acélból. Ha az Ön telephelye tengerparti, tengeri vagy vegyileg agresszív, említse meg ezt a vizsgálat során, és megfelelő védelmi rendszert ajánlunk.

A változtatható rugós akasztókhoz szerelési útmutató tartozik?

Igen. Minden függesztőhöz tartozik egy rövid szerelési útmutató, amely kiterjed az emelésre, az előre beállított ütközők eltávolítására és a terhelés ellenőrzésére. Az üzembe helyezéshez is részletes útmutatást adunk, hogy a helyszíni csapat az átadás előtt ellenőrizni tudja a helyes működést.

Mi a tipikus szállítási idő egy szabványos, magas hőmérsékletű, változó rugós akasztóhoz?

Az általánosan raktározott rugóanyagokkal rendelkező standard modellek négy-hat héten belül legyárthatók, előre beállíthatók és tesztelhetők. Egyedi ötvözetek és nagyobb teherbírások ezt meghosszabbíthatják, az ütemezést az árajánlat időpontjában visszaigazoljuk.

Együttműködés Tianshunnal

Ha felveszi velünk a kapcsolatot egy magas hőmérsékletű, változtatható rugós akasztóval kapcsolatban, egy csőtartó mérnöki ismeretekkel rendelkező, dedikált ügyfélmenedzser kezeli kérdését. Felülvizsgáljuk működési feltételeit, beleértve a hőmérsékletet, az utazást, a terhelést és a vonatkozó tervezési kódot, és 24 órán belül visszaküldjük a műszaki ajánlást. Az egyedi rugóanyagokat, a nem szabványos utakat, a speciális végszerelvényeket és a projekt-specifikus dokumentációkat normál üzletként kezeljük, nem kivételt képeznek.

Szállítás után továbbra is rendelkezésre állunk telepítési támogatásért és karbantartási útmutatásért. Vállalkozásunk több mint 70%-a ismétlődő rendelésekből származik, amit a több ezer hőcikluson átívelő termékteljesítményünk legerősebb támogatásának tekintünk.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²-es létesítmény, Jiangsu, Kína – több mint 45 országba exportál.

Magas hőmérsékleten változtatható rugós függesztők, amelyek megbízhatóan tartják a támasztékot akkor is, ha a cső forró.
